Laserelektronik


Micro-5V und Advanced-24V

Laserelektroniken zum Aufbau von Modulen verschiedener Laserklassen. Der Anbau von Optiken an unsere Laser-Elektronik ermöglicht die Umformung des Laserstrahls zu parallelen Linien, Gittern, Kreuzen oder einer Linie. Durch die Einstellbarkeit der Ausgangsleistung an der Diode kann diese entsprechend ihrer Anforderungen z.B. im Abstand von 10cm oder einer vergüteten Linse auf die jeweilige Anwendung angepasst werden. Es sind Ausgangsleistungen im Bereich <1mW bis ca. 50mW möglich.

In allen unseren Laserelektroniken ist eine zweistufige Schutzbeschaltung integriert, die eine Begrenzung der maximalen Ausgangsleistung sicherstellt. Die Einhaltung der Laserklasse ist zwingend durch ein übergeordnetes, von der Laserelektronik unabhängig betriebenes System zu gewährleisten.

Modell Micro-5V Advanced-24V
Eingangsspannung 4,5V - 5,5V DC 22V - 26V DC
Ausgangsleistung <1 mW bis 20 mW <1 mW bis 50 mW
Leistung einstellbar manuell nein (Verstellung optional) Einstellschraube
Leistung einstellbar analog nein Ja (optional)
Breite der Leiterplatte 9 mm
Länge der Leiterplatte 16 mm 28 mm
Wellenlänge Abhängig von der Laserdiode / Applikation
ESD Schutz 2 kV (HBM)
Kurzschlussschutz ja
Verpolungsschutz ja
Anschlussmöglichkeit Litze, Mantelkabel, verschiedene Stecker
Modulation („Enable“-Pin) nein ja
Umgebungstemperatur -10 °C bis +80 °C

Anwendungsbeispiele

Typische Anwendungen sind industrielle Bildverarbeitung, Positionierung, Pilotierung, Scanner- oder Sensorsysteme.

Unterstützt werden alle gängigen Wellenlängen mit unterschiedlichen Ausgangsleistungen und optischen Qualitäten im sichtbaren Bereich von 375nm bis 690nm, sowie im unsichtbaren nahen IR-Bereich (780nm – 1550nm). Sonderlösungen sind auf Anfrage möglich. Die Elektronik kann auf eine Vielzahl von Laserdioden angepasst werden.

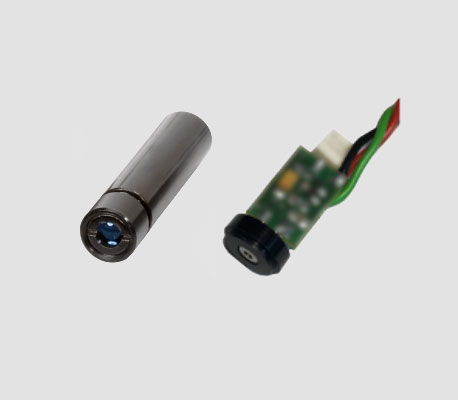

Unsere Laserelektronik Micro-5V und Advanced-24V ist für den Einbau in Standard-Gehäusehülsen mit dem Durchmesser von 12mm geeignet.

Referenzprojekte

Seit einigen Jahren sind die Elektroniken Micro-5V und Advanced-24V in verschiedensten Branchen und Applikationen im Einsatz. Die folgende Auswahl an Referenzprojekten zeigt exemplarisch unser breitgefächertes Produktportfolio.

  • Montagetisch in der Automobilfertigung als Positionierungslaser Besonderheit: Abdeckung verschiedener Farbspektren und genaues Timing der Modulation
  • Schneidanlage für Stoffe in der Bekleidungsindustrie als Sensorlaser Besonderheit: Exakte Fokussierung und Einstellbarkeit der Ausgangsleistung
  • Haut- und Kehlkopfkrebs Lasertherapiegerät in der Medizinbranche als PilotlaserBesonderheit: Hohe Anforderung an die Wellenlänge und Ausgangsleistung

Wichtige Schutzmaßnahmen bei Laseranwendungen

Optische Strahlung von Lasern und konventionellen Lichtquellen unterscheiden sich nicht grundsätzlich in ihren biologischen Wirkungen.

Durch die starke Bündelung der Laserstrahlung werden zum Teil sehr hohe Intensitäten (Bestrahlungsstärken beziehungsweise Bestrahlungen) erreicht, die spezielle Gewebereaktionen hervorrufen können (Stichwort Biologische Wirkungen).

Bei der Anwendung von Laserstrahlung sind daher besondere Schutz- und Vorsichtsmaßnahmen erforderlich. Lasergeräte werden vom Hersteller entsprechend ihrem Gefährdungspotenzial in verschiedene Klassen eingeteilt. So kann der Benutzer leicht abschätzen, wie er sich verhalten soll und welche Schutzmaßnahmen zu wählen sind.

Klassifizierung und Spezifikationen

Die Klassifizierung der Laserprodukte ist in der Regel so gewählt, dass mit zunehmender Klassenzahl die gesundheitliche Gefährdung steigt und umfangreichere Schutzmaßnahmen erforderlich sind. Maßgebend für die Klasseneinteilung ist die DIN-Norm EN 60825-1.

Sollte Ihre Anwendung die Einhaltung dieser oder spezieller Normen und/oder Spezifikationen erfordern, setzen Sie sich gerne mit uns in Verbindung. Da unsere Laserelektronik in verschiedensten Anwendungsbereichen zum Einsatz kommt, muss die Einhaltung von Normen, Richtlinien oder kundenspezifischer Vorgaben je nach Anwendung separat geprüft werden.

Hierfür steht bei Bedarf ein Netzwerk an externen Partnern zur Verfügung.

Einhaltung der Schutzmaßnahmen

Für die Einhaltung der Schutzmaßnahmen ist der Betreiber einer Lasereinrichtung verantwortlich.

Er hat unter anderem dafür Sorge zu tragen, dass die Lasergeräte klassifiziert und entsprechend gekennzeichnet sind.

Gesundheitsgefahren

Durch die extrem konzentrierte elektromagnetische Leistung kann eine erhebliche Gesundheitsgefährdung entstehen (z.B. dauerhafte Schädigung der Netzhaut).

Es ist wichtig, dass die Laser-Elektronik nur von geschultem Fachpersonal, unter Einhaltung aller notwendigen Sicherheitsvorschriften, genutzt wird.

Je nach Anwendung ist es nötig, dass entsprechende Richtlinien (z.B. Maschinenrichtlinie) eingehalten werden müssen. Dies ist von der Laser-Elektronik nicht abgedeckt und muss durch eine separate Elektronik oder Schutzmaßname erreicht werden. (Alternativ gewährleistet werden)
